Bejana Tekan: Definisi, Konstruksi, dan Risiko K3

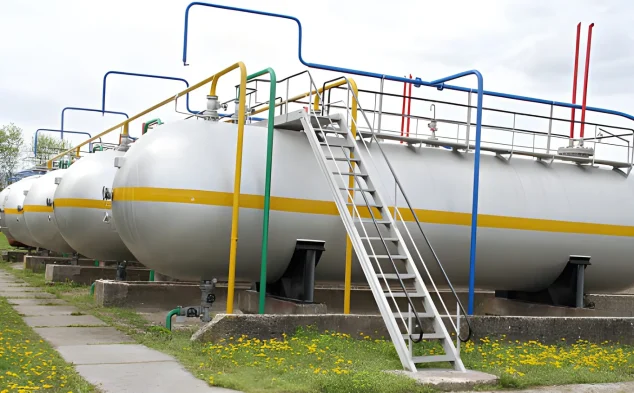

Dalam industri modern, bejana tekan atau pressure vessel adalah peralatan penting yang digunakan untuk menyimpan atau mengalirkan fluida bertekanan tinggi, baik gas maupun cair. Bejana ini dapat ditemukan di berbagai sektor industri seperti minyak dan gas, petrokimia, pembangkit listrik, manufaktur, serta sistem pendingin dan boiler.

Namun, meskipun memiliki fungsi yang sangat penting, bejana tekan juga memiliki risiko besar jika tidak dirancang, dioperasikan, atau dirawat sesuai dengan standar keselamatan. Ledakan atau kebocoran pada bejana tekan dapat menyebabkan risiko K3 (Keselamatan dan Kesehatan Kerja) yang serius mulai dari kerusakan fasilitas hingga mengakibatkan korban jiwa.

Pemerintah Indonesia melalui Kementerian Ketenagakerjaan (Kemnaker) telah mengatur pengawasan terhadap bejana tekan dengan Permenaker No. 37 Tahun 2016 tentang Keselamatan dan Kesehatan Kerja Pesawat Uap dan Bejana Tekan. Regulasi ini menjadi pedoman wajib bagi perusahaan untuk memastikan semua peralatan bertekanan beroperasi dengan aman dan memiliki sertifikasi.

Sebagai lembaga pelatihan dan sertifikasi kompetensi K3 yang terakreditasi, HSE SkillUp berkomitmen untuk membantu perusahaan dan praktisi industri memahami serta menerapkan ketentuan tersebut melalui pelatihan Ahli K3 Bejana Tekan dan program-program terkait lainnya.

Pengertian Bejana Tekan

Menurut Permenaker No. 37 Tahun 2016, bejana tekan adalah bejana tertutup yang digunakan untuk menampung, menyimpan, atau mengalirkan gas atau cairan dengan tekanan internal lebih tinggi daripada tekanan atmosfer. Bejana ini berbeda dengan tangki penyimpanan biasa karena dirancang untuk menahan tekanan tertentu dengan mempertimbangkan aspek kekuatan material dan faktor keselamatan.

Secara internasional, standar ASME Boiler and Pressure Vessel Code (BPVC Section VIII) juga mendefinisikan pressure vessel sebagai “a container designed to hold gases or liquids at a pressure substantially different from the ambient pressure.”

Dengan kata lain, fungsi utama bejana tekan adalah menjaga tekanan fluida agar tetap stabil dan aman selama proses industri berlangsung, sekaligus melindungi pekerja serta lingkungan dari risiko kebocoran atau ledakan.

Konstruksi dan Komponen Utama Bejana Tekan

Bejana tekan dirancang dan dibangun dengan mematuhi standar teknik yang ketat. Proses konstruksi umumnya mengacu pada kode ASME, API (American Petroleum Institute), atau standar nasional (SNI).

Berikut adalah komponen utama dalam konstruksi bejana tekan:

1. Shell (Badan Utama)

Merupakan bagian utama dari bejana yang menyimpan fluida bertekanan. Shell bisa berbentuk silinder, bola, atau elips, tergantung pada jenis dan fungsi bejana. Material yang digunakan biasanya adalah baja karbon, stainless steel, atau paduan khusus yang tahan terhadap korosi dan tekanan tinggi.

2. Head (Tutup Ujung)

Terletak di kedua sisi shell. Bentuk head dapat berupa elips, hemisferis (setengah bola), atau datar. Desain head berpengaruh pada kemampuan bejana dalam menahan tekanan internal.

3. Nozzle (Lubang Sambungan)

Berfungsi sebagai jalur untuk masuk dan keluarnya fluida. Nozzle juga menjadi titik penghubung ke pipa, katup, atau instrumen pengukur tekanan.

4. Support (Penopang)

Bagian ini berfungsi untuk menopang bejana agar tetap stabil di posisinya, baik pada instalasi vertikal maupun horizontal. Tipe support bisa berupa saddle, leg, atau skirt.

5. Fitting dan Aksesori Keselamatan

Termasuk pressure gauge, safety valve, temperature indicator, dan manhole. Perangkat ini sangat penting untuk pengawasan operasi serta perlindungan dari tekanan berlebih.

Setiap bagian dari bejana tekan harus melalui proses desain, fabrikasi, pengujian, dan sertifikasi untuk memastikan keselamatannya sebelum digunakan.

Risiko K3 pada Bejana Tekan

Bejana tekan termasuk dalam kategori alat yang berisiko tinggi karena menyimpan energi potensial yang besar akibat tekanan di dalamnya. Kegagalan sekecil apapun dapat mengakibatkan kecelakaan yang serius.

Berikut adalah beberapa risiko K3 yang paling sering terjadi:

1. Ledakan Karena Overpressure

Jika sistem pengaman tidak berfungsi (seperti katup pengaman yang tidak bekerja), tekanan di dalam dapat melebihi batas desain dan menyebabkan ledakan yang besar.

2. Kebocoran Fluida Berbahaya

Bahan korosif atau gas beracun yang keluar dari bejana dapat menyebabkan paparan bahan kimia dan kebakaran.

3. Kegagalan Material dan Korosi

Penggunaan bahan yang tidak tepat atau kurangnya perawatan dapat mengakibatkan keretakan dan kerusakan pada struktur.

4. Kesalahan Operasional

Kurangnya pelatihan bagi operator adalah penyebab umum terjadinya kecelakaan pada bejana tekan, terutama saat proses pengisian, pembuangan, atau perawatan.

Kasus kebakaran di area tangki timbun Plumpang menunjukkan dengan jelas bagaimana kegagalan dalam sistem pengelolaan dan pengawasan peralatan bertekanan dapat menyebabkan risiko K3 yang sangat berbahaya. Insiden seperti ini menekankan betapa pentingnya penerapan standar keselamatan pada bejana tekan dan tangki timbun, mulai dari tahap desain, pemeriksaan berkala, hingga prosedur operasional yang aman. (sumber: https://www.bpjsketenagakerjaan.go.id/)

Penerapan K3 dan Prosedur Inspeksi Bejana Tekan

Untuk memastikan keselamatan, Kemnaker mewajibkan setiap perusahaan untuk melakukan pemeriksaan dan pengujian secara berkala pada bejana tekan.

1. Pemeriksaan dan Pengujian Awal

• Dilakukan saat bejana pertama kali dipasang. Pemeriksaan mencakup:
• Pemeriksaan dokumen desain dan sertifikat material.
• Uji visual dan uji tekanan hidrostatik (hydrotest).
• Verifikasi sertifikasi welder dan hasil pengelasan.

2. Pemeriksaan Berkala

Setelah beroperasi, bejana tekan harus diperiksa secara berkala oleh Ahli K3 Bejana Tekan atau lembaga inspeksi yang diakui oleh Kemnaker. Intervalnya biasanya setiap 1 tahun untuk pemeriksaan visual dan 4 tahun untuk pengujian tekanan.

3. Sertifikasi dan Penandaan

Bejana yang lulus pemeriksaan akan diberikan Sertifikat Laik Operasi (SLO) dan tanda pengenal yang memuat data teknis seperti kapasitas, tekanan kerja, dan tahun pembuatan.

Penerapan K3 yang baik mencakup:

• SOP operasi dan perawatan rutin.
• Pengawasan tekanan melalui sistem otomatis.
• Pelatihan operator dan teknisi secara berkala.

Pelatihan ini dapat diikuti melalui program Sertifikasi Ahli K3 Bejana Tekan yang diselenggarakan oleh lembaga resmi seperti HSE SkillUp.

📘 Untuk penjelasan lebih rinci tentang peraturan ini, Anda dapat membaca artikel:
Permenaker No. 37 Tahun 2016: Penjelasan Lengkap dan Aplikasinya

Data dan Studi Kasus yang Relevan

Beberapa penelitian menunjukkan bahwa penerapan sistem K3 yang efektif dapat secara signifikan mengurangi angka kecelakaan yang disebabkan oleh bejana tekan.

Sebagai contoh:

• ILO (Organisasi Perburuhan Internasional) mencatat bahwa penerapan manajemen keselamatan yang berbasis kompetensi dapat mengurangi risiko kecelakaan pada peralatan bertekanan hingga 40%.
• Di Indonesia, berdasarkan laporan Kemnaker 2023, perusahaan yang melaksanakan pelatihan Ahli K3 Bejana Tekan mengalami penurunan insiden hingga 60% dibandingkan dengan perusahaan yang belum tersertifikasi.

Salah satu contoh kasus nyata terjadi di industri pengolahan gas di Kalimantan pada tahun 2020, di mana sebuah bejana tekan meledak karena pressure relief valve tidak berfungsi. Setelah dilakukan evaluasi, ditemukan bahwa penyebab utamanya adalah kurangnya inspeksi berkala dan minimnya pelatihan untuk operator. Sejak insiden tersebut, perusahaan menerapkan standar inspeksi yang sesuai dengan ASME Section VIII dan melaksanakan pelatihan sertifikasi di HSE SkillUp.

Peran Ahli K3 Bejana Tekan

Ahli K3 Bejana Tekan adalah seorang profesional yang memiliki keahlian dan sertifikasi resmi dari Kemnaker RI untuk melakukan inspeksi, pengujian, dan pengawasan terhadap bejana tekan.

Tugas utama mereka meliputi:

• Memastikan bejana tekan sesuai dengan standar teknis dan regulasi.
• Melakukan pemeriksaan awal dan berkala.
• Menganalisis risiko dan memberikan saran perbaikan.
• Memberikan pelatihan dan bimbingan kepada operator.

Untuk menjadi Ahli K3 Bejana Tekan, seseorang harus mengikuti program pelatihan resmi dan sertifikasi dari Kemnaker, seperti yang diadakan oleh HSE SkillUp.

🔗 Baca juga: Panduan Lengkap Sertifikasi Ahli K3 Pesawat Uap, Bejana Tekan, dan Tangki Timbun (PUBT)

Jenis-jenis Bejana Tekan

Bejana tekan memiliki berbagai jenis dan fungsi yang berbeda tergantung pada penggunaannya di industri, antara lain:

• Air Receiver Tank – untuk menyimpan udara bertekanan dari kompresor.
• Heat Exchanger – untuk menukar panas antara dua fluida bertekanan.
• Separator dan Filter Vessel – untuk memisahkan campuran gas-cairan.
• Storage Vessel – untuk menyimpan gas atau cairan pada tekanan tinggi.

Setiap jenis memiliki standar desain dan pengawasan yang berbeda.

Untuk pembahasan lebih detail, baca artikel:
Jenis-jenis Bejana Tekan dan Fungsinya: Panduan Dasar Berdasarkan Ketentuan Kemnaker dan Jenis-jenis Pesawat Uap dan Fungsinya

Kesimpulan

Bejana tekan adalah peralatan penting yang memerlukan pengawasan dan pemeliharaan yang ketat untuk menjamin keselamatan kerja.
Kecelakaan yang melibatkan bejana tekan sering kali disebabkan oleh faktor manusia, kelalaian inspeksi, dan kurangnya pelatihan teknis.

Penerapan sistem K3 yang berbasis regulasi Kemnaker dan standar internasional seperti ASME adalah langkah penting untuk mencegah kecelakaan dan memastikan kelancaran operasional.

Sebagai perusahaan pelatihan dan sertifikasi K3 terakreditasi, HSE SkillUp berkomitmen untuk mendukung dunia industri dalam meningkatkan kompetensi dan keselamatan melalui pelatihan Ahli K3 Bejana Tekan, Pesawat Uap, dan Tangki Timbun.

FAQ: Pertanyaan Umum tentang Bejana Tekan

Bejana tekan merupakan alat industri yang memiliki risiko tinggi dan perlu dikelola dengan standar keselamatan yang ketat. Penerapan regulasi Permenaker No. 37 Tahun 2016, inspeksi secara berkala, dan kompetensi personel adalah faktor utama dalam mencegah kecelakaan.

Jika Anda seorang praktisi K3, teknisi, atau perusahaan yang ingin meningkatkan kemampuan di bidang ini, ikuti pelatihan Sertifikasi Ahli K3 Bejana Tekan bersama HSE SkillUp, mitra terpercaya dalam pengembangan sumber daya manusia dan kepatuhan terhadap regulasi industri.

👉 Daftar sekarang di HSE SkillUp untuk memastikan keselamatan operasional dan kepatuhan K3 di perusahaan Anda.
